안정적인 지원과 원활한 프로젝트 진행을 위해 파이프라인 부유 장치가 준비되었습니다.

에이 부유식 파이프라인 파이프라인의 안정성은 파이프 강도뿐만 아니라 정렬, 설치 속도, 유지보수 요구 사항에도 크게 좌우됩니다. 이러한 모든 요소는 파이프라인 플로트의 품질과 밀접한 관련이 있습니다. 최근 공장에서 출하된 플로트를 살펴보면, 적절한 플로트 설계와 세심한 운송 준비가 현장 작업의 예측 가능성을 얼마나 높일 수 있는지 알 수 있습니다.

부유식 파이프라인 시스템에서 파이프라인 플로트는 어떤 역할을 하나요?

파이프라인 플로트는 수중에서 작동하는 파이프라인을 따라 부력을 분산시켜 줍니다. 플로트의 크기, 설치 간격 및 고정 방식이 작업 조건에 적합하면 파이프라인이 안정적인 부양 위치를 유지하면서 지지되지 않는 구간과 불필요한 움직임을 줄일 수 있습니다.

항만 운영업체, 해양 엔지니어링 회사, 매립 개발업체, 수자원 관리 기관, 건설업체 및 공공 시설의 경우 파이프라인 부유식 플랫폼은 보다 안전한 취급과 효율적인 파이프라인 관리를 지원할 수 있습니다.

이들의 주요 가치는 단순히 파이프라인을 수면 위에 유지하는 데 있는 것이 아닙니다. 제대로 구성된 파이프라인은... 부유식 파이프라인 지지 시스템 전체 라인이 변화하는 부하, 해류, 파도 및 경로 조정에 어떻게 대응하는지 제어하는 ​​데 도움이 됩니다.

안정적인 부력은 파이프라인 정렬 유지에 도움이 됩니다.

부유식 파이프라인은 완벽하게 균일한 환경에 노출되는 경우가 드뭅니다.

배관은 보호된 수역, 개방된 작업 구역, 굴곡부, 연결 구역 및 유속이 강한 구간을 통과할 수 있습니다. 각 구역은 배관이 이동함에 따라 서로 다른 반응을 보일 수 있습니다.

부력이 고르게 분포되지 않으면 한 부분은 더 높이 떠오르고 다른 부분은 처지기 시작할 수 있습니다. 이는 불규칙한 부력 형태를 만들어내고 파이프 연결부, 커플링 및 고정 부품에 추가적인 스트레스를 가합니다.

적합한 해상 파이프라인 부유체는 계획된 간격으로 파이프라인을 지지하여 파이프라인이 보다 일정한 높이를 유지할 수 있도록 합니다. 이를 통해 운영 중 파이프라인 경로를 더 쉽게 관찰하고, 위치를 조정하고, 검사할 수 있습니다.

안정적인 지지대는 연결 부위 부근의 갑작스러운 움직임을 줄여줄 수도 있습니다. 파이프와 플로트 시스템이 더욱 예측 가능한 방식으로 함께 움직이면, 지지되지 않은 파이프 부분으로 인해 연결 지점에서 집중적인 굽힘이 발생할 가능성이 줄어듭니다.

모듈식 구조로 설치가 더욱 간편해졌습니다.

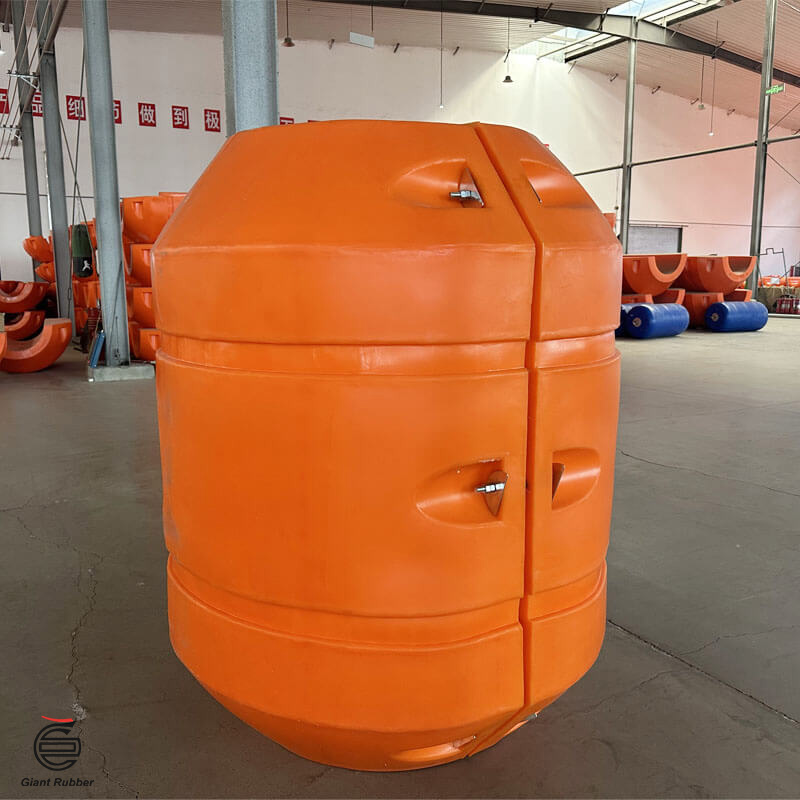

많은 파이프라인 부유식 시스템은 분리형 본체 설계를 사용합니다.

플로트는 파이프라인 주위에 배치되고 고정 장치로 고정되는 동일한 섹션으로 구성됩니다. 이러한 구조 덕분에 설치팀은 플로트를 파이프에 영구적으로 부착하지 않고도 설치할 수 있습니다.

장거리 파이프라인의 경우, 이러한 모듈식 구조는 상당한 차이를 만들어낼 수 있습니다. 귀사 팀은 파이프라인 구간을 단계적으로 준비하고, 전체 설치 전에 플로트 위치를 조정하며, 전체 라인을 해체하지 않고도 개별 장치를 교체할 수 있습니다.

모듈형 파이프라인 부유식 설치 시스템 또한 운영 중에 경로가 변경될 수 있는 프로젝트도 지원합니다. 파이프라인이 확장되거나 경로가 변경될 때 플로트를 제거하고 검사한 후 재배치할 수 있습니다.

이러한 유연성은 해양 건설, 항만 개발, 물 이송 작업, 매립 사업, 환경 관리 및 임시 기반 시설 운영에 유용합니다.

올바른 착용감은 부력으로 인한 흔들림을 방지하는 데 도움이 됩니다.

플로트는 설치 후 제자리에 단단히 고정되어 있어야 합니다.

내부 파이프 접촉면이 파이프 직경과 일치하지 않으면 반복적인 움직임 중에 플로트가 회전하거나 위치가 바뀌거나 헐거워질 수 있습니다. 플로트가 원래 위치에서 벗어나면 원래의 부력 분포가 변경됩니다.

적절하게 매칭됨 대구경 파이프용 파이프라인 플로트 파이프에 꼭 맞게 장착되어야 하지만, 조립에 필요한 충분한 공간을 확보해야 합니다. 고정 지점은 두 개의 플로트 부분을 억지로 끼워 넣지 않고도 정렬되어야 합니다.

볼트 위치, 본체 치수, 접합면 및 내부 윤곽은 모두 설치 품질에 영향을 미칩니다.

이것이 바로 프로젝트 주문 전반에 걸쳐 치수 일관성이 중요한 이유입니다. 플로트 섹션이 동일한 승인된 사양에 따라 제작되면 현장 팀은 더욱 효율적으로 조립할 수 있으며, 일치하는 쌍을 찾기 위해 개별 부품을 분류하는 번거로움을 피할 수 있습니다.

충격 저항성은 까다로운 작업 환경을 견뎌냅니다.

파이프라인 부유체는 취급 충격, 물의 움직임, 부유물, 작업선 및 주변 장비와의 접촉에 정기적으로 노출됩니다.

내구성이 뛰어난 외부 본체는 플로트가 정상 작동 조건에서 형태를 유지하는 데 도움이 됩니다. 일상적인 접촉에도 쉽게 균열이 생기거나 심각한 영구 변형이 발생하지 않아야 합니다.

이는 특히 적재, 하역, 파이프라인 조립 및 경로 조정 중에 매우 중요합니다. 손상은 시스템이 완전히 가동되기 전에 발생하는 경우가 많으며, 특히 플로트가 거친 표면에 끌리거나 단단한 장비에 부딪힐 때 발생합니다.

내구성이 뛰어난 고하중 파이프라인 부표는 충격 저항성과 적당한 충격을 흡수할 수 있는 충분한 유연성을 갖추고 있습니다. 또한 외부 본체는 내부 부력 구조를 마모 및 사고로 인한 손상으로부터 보호합니다.

제품 취급팀은 여전히 ​​적절한 인양 및 보관 절차를 준수해야 합니다. 제품 내구성은 위험을 줄여주지만, 올바른 취급 절차를 대체할 수는 없습니다.

내식성으로 인해 표면 처리 작업이 줄어듭니다.

파이프라인 부유 장치는 물, 햇빛, 습도 및 온도 변화가 불가피한 환경에서 일반적으로 사용됩니다.

내식성 플로트 본체는 기존 금속 지지 구조물과 관련된 녹 제거 및 보호 코팅이 필요하지 않습니다. 따라서 표면 유지 보수 횟수를 줄이고 정기 검사를 더욱 간편하게 할 수 있습니다.

장기 파이프라인 프로젝트의 경우, 플로트당 유지보수 비용을 조금만 줄여도 전체 시스템에 걸쳐 상당한 효과를 가져올 수 있습니다.

플로트 본체는 장기간 옥외 노출에도 견딜 수 있어야 합니다. 표면의 균일성, 구조적 무결성 및 고정 성능은 반복 사용 후에도 안정적으로 유지되어야 합니다.

비교할 때 해양 프로젝트용 내구성 있는 파이프라인 부유 장치제품을 인도받을 때의 외관만으로 판단하기보다는 장기간 노출 후 제품의 성능이 어떨지를 고려해야 합니다.

경량 설계로 운반 및 취급이 용이해졌습니다.

파이프라인 플로트는 대량 생산되는 제품이므로 구매 시 운송 및 현장 취급에 주의를 기울여야 합니다.

경량 부유체 본체는 공장에서 이동이 쉽고, 컨테이너 내부에 정리하기 쉽고, 현장 하역이 용이하며, 파이프라인 주변에 배치하기에도 편리합니다.

이는 플로트 조립 시 무거운 리프팅 장비에 대한 의존도를 줄이는 데 도움이 될 수 있습니다. 또한 파이프라인을 확장하거나 재구성할 때 현장 팀이 개별 장치를 더욱 효율적으로 이동할 수 있도록 해줍니다.

이러한 이점은 많은 부유식 장치를 처리해야 하는 긴 파이프라인 경로에서 더욱 분명하게 나타납니다.

무게가 가볍다고 해서 구조적 성능이 저하되는 것은 아닙니다. 부표는 여전히 내구성이 뛰어난 외피, 안정적인 내부 부력, 안전한 고정 지점, 그리고 작업 하중에 대한 충분한 저항력을 갖춰야 합니다.

실질적인 목표는 신뢰할 수 있는 지원과 관리하기 쉬운 현장 운영을 결합하는 것입니다.

플로트 간격은 전체 파이프라인 프로필에 영향을 미칩니다.

적합한 플로트 모델을 선택하는 것은 설계 과정의 일부일 뿐입니다.

플로트 사이의 간격은 파이프라인의 무게 분산 방식에 영향을 미칩니다. 간격이 너무 넓으면 지지점 사이에서 파이프가 처질 수 있습니다. 반대로 간격이 불필요하게 좁으면 조달 및 설치 비용이 증가하지만 그에 비례하는 개선 효과는 나타나지 않습니다.

실용적인 파이프라인 플로트 간격 계획 파이프 무게, 운송 매체, 연결 부품, 수질 조건, 경로 형상 및 필요한 부유 높이를 고려해야 합니다.

수심이 안정적인 직선 구간에서는 규칙적인 간격 패턴을 사용할 수 있습니다. 곡선, 전환부, 연결부 및 움직임이 큰 부분에는 추가적인 지지대가 필요할 수 있습니다.

따라서 전체 파이프라인에 동일한 방식을 자동으로 적용하기보다는 구간별로 경로를 검토해야 합니다.

이러한 단면 기반 접근 방식은 부력이 가장 유용한 곳에 부력을 배치하는 데 도움이 됩니다.

프로젝트 구매자를 위한 제품 장점

파이프라인 부유식 시스템이 운영 요구 사항에 맞게 제대로 설치되면 다음과 같은 여러 가지 실질적인 이점을 얻을 수 있습니다.

• 분산 부력은 파이프라인의 높이를 더욱 일정하게 유지하는 데 도움을 줍니다.

• 모듈식 설치 방식으로 조립, 검사 및 교체가 간편합니다.

• 부식 방지 구조로 표면 유지 보수 비용 절감

• 까다로운 작업 환경에 견딜 수 있는 충격 방지 외장

• 운반 및 설치가 더 쉬운 경량 부품

• 다양한 배관 직경 및 프로젝트 레이아웃에 맞춘 맞춤형 크기 제공

• 파이프라인을 쉽게 식별할 수 있도록 눈에 잘 띄는 표면

• 이전 또는 향후 재배치가 필요한 프로젝트를 위한 재사용 가능한 구조물

이러한 이점은 올바른 선택과 설치에 달려 있습니다. 잘 만들어진 플로트라도 불완전한 하중 정보, 부적절한 간격 또는 잘못된 고정을 보완할 수는 없습니다.

최근 선적된 파이프라인 부유물, 현장 설치 준비 완료

최근 주화 고무 플라스틱(Juhua Rubber & Plastics)에서 해양 인프라 건설업체를 위해 맞춤 제작된 파이프라인 부유 장치들을 출하했습니다.

고객은 긴 부유식 파이프라인 경로에 사용할 모듈식 부유 시스템을 필요로 했습니다. 주요 요구 사항은 일정한 부력, 견고한 파이프 연결, 용이한 취급, 명확한 제품 식별, 그리고 현장 설치를 위한 실용적인 포장이었습니다.

생산이 시작되기 전에 공장은 파이프라인의 외경, 대략적인 작동 중량, 경로 배치 및 예상되는 수질 조건을 검토했습니다.

그런 다음 플로트의 치수와 고정 구성이 프로젝트 정보를 기준으로 확인되었습니다. 이 검토를 통해 공급된 장치가 일반적인 직경 범위에만 의존하는 것이 아니라 의도된 파이프에 실제로 맞는지 확인할 수 있었습니다.

제조 과정에서 본체 일관성, 접합면, 고정 위치 및 전반적인 외관 상태에 주의를 기울였습니다.

해당 선적물에는 일치하는 플로트 부분과 관련 설치 하드웨어가 포함되어 있었습니다. 각 배치는 사양에 따라 식별되어 수령팀이 조립 전에 제품을 분류할 수 있도록 했습니다.

공장 점검은 현장 성능에 중점을 둡니다.

선적 전 검사는 외관에만 국한되지 않았습니다.

제작팀은 플로트 부분들이 의도된 파이프 크기에 맞춰 정확하게 정렬될 수 있는지 확인했습니다. 또한, 고정 위치를 검토하여 플로트 본체가 변형되지 않고 하드웨어를 설치할 수 있는지 확인했습니다.

외부 표면은 취급이나 조립에 영향을 줄 수 있는 눈에 띄는 손상, 불규칙한 성형 또는 변형이 있는지 검사했습니다.

포장 전에 하드웨어 수량도 확인되었습니다. 소형 부품은 별도로 그룹화하여 해당 플로트 배치와 연결했습니다.

이러한 과정을 통해 사양 혼합, 볼트 누락 또는 플로트 섹션의 잘못된 조합으로 인한 설치 지연 가능성을 줄일 수 있었습니다.

해외 계약업체 및 공공 부문 프로젝트 팀의 경우, 이러한 수준의 준비는 검수 과정을 더욱 효율적으로 만들어 줄 수 있습니다.

포장은 설치 순서에 맞춰 계획되었습니다.

파이프라인 부유체는 개별 장치는 비교적 다루기 쉽더라도 상당한 운송 공간을 차지합니다.

체계적이지 못한 적재 계획은 여러 문제를 야기할 수 있습니다. 부유식 부품이 섞이거나, 고정면이 손상되거나, 하역 후 작은 부품을 찾기가 어려워질 수 있습니다.

이번 운송에서는 부유체 본체가 운송 중 움직임을 최소화하도록 배치되었습니다. 접촉면과 고정부는 불필요한 압력을 줄이도록 배치되었습니다.

관련 하드웨어는 별도로 포장되었지만, 현장 팀이 각 플로트 그룹에 속하는 구성 요소를 식별할 수 있도록 표시가 되어 있었습니다.

명확한 라벨 덕분에 수령팀은 설치 단계가 시작되기 전에 제품 사양을 확인할 수 있었습니다.

포장 목록에는 배송 구성도 반영되어 있어 창고 담당자가 배송된 수량과 승인된 주문 수량을 비교하는 데 도움이 되었습니다.

프로젝트 현장에서 운송 조직이 중요한 이유

대규모 인프라 프로젝트는 종종 동일한 공사 기간 내에 여러 공급업체로부터 장비를 공급받습니다.

제품은 최종 설치 지점에 도달하기 전에 수령 창고, 임시 보관 구역, 조립 구역 및 작업선을 거칠 수 있습니다.

플로트 유닛과 하드웨어가 명확하게 식별되지 않으면 구성 요소가 쉽게 분리되거나 다른 배치와 혼합될 수 있습니다.

잘 조직된 파이프라인 부유식 선적 이 시스템은 하역부터 조립까지 팀이 전 과정을 관리할 수 있도록 지원합니다. 불필요한 취급을 줄이고 각 파이프라인 구간에 필요한 정확한 수량의 제품을 쉽게 준비할 수 있도록 도와줍니다.

이는 특히 하나의 프로젝트에 서로 다른 파이프 직경이나 플로트 사양이 포함될 때 매우 유용합니다.

맞춤형 기능은 비표준 파이프라인 요구 사항을 지원합니다.

모든 파이프라인이 표준 구성을 따르는 것은 아닙니다.

프로젝트에는 특이한 외경, 추가 케이블 배선, 특수 연결 영역, 제한된 설치 공간 또는 특정 가시성 요구 사항이 포함될 수 있습니다.

에이 맞춤형 파이프라인 플로트 솔루션 이러한 조건들을 중심으로 개발될 수 있습니다.

맞춤 제작에는 부표 크기, 내부 파이프 접촉면 프로필, 고정 위치, 외부 색상, 제품 표시 및 부력 구성이 포함될 수 있습니다.

맞춤형 설계를 승인하기 전에 정확한 파이프라인 정보를 제공해야 합니다. 도면, 사진, 파이프 데이터, 이송 매체 세부 정보 및 경로 계획은 모두 제조업체가 플로트가 어떻게 사용될지 이해하는 데 도움이 됩니다.

이 정보는 파이프에는 맞지만 실제 프로젝트에는 맞지 않는 제품을 받는 위험을 줄여줍니다.

견적 요청 전에 제공해야 할 정보

유용한 견적서는 완전한 작동 정보로 시작됩니다.

파이프라인의 외경, 벽 두께, 파이프 무게, 운송 매체, 경로 길이, 운영 환경, 선호하는 부유 높이 및 예상 프로젝트 기간을 보내주셔야 합니다.

또한 파이프라인이 한 위치에 고정되어 있는지 아니면 정기적으로 견인 및 이전해야 하는지에 대해서도 설명해야 합니다.

경로에 굴곡, 유연한 연결부 또는 추가 장비가 필요한 구간이 포함된 경우 이러한 세부 사항을 도면에 표시해야 합니다.

이 정보를 바탕으로 제조업체는 부력 크기, 부력 요구량, 고정 방식 및 예비 간격을 검토할 수 있습니다.

정확한 프로젝트 데이터가 없으면 견적서는 일반적인 제품 추천만 제공할 수 있습니다.

해양 및 수자원 프로젝트 전반에 걸친 응용 분야

파이프라인 부유식 플랫폼은 광범위한 상업 및 공공 부문 운영을 지원할 수 있습니다.

항만 운영자는 다음을 사용할 수 있습니다. 부유식 파이프라인 시스템기반 시설 건설, 유지 보수 및 자재 이송 작업 중.

해양 엔지니어링 회사는 임시 또는 장기 파이프라인 경로를 위해 모듈식 부유식 지지대가 필요할 수 있습니다.

토지 개간 개발업체는 부유식 파이프라인 시스템을 사용하여 작업 구역과 자재 운반 장비를 연결할 수 있습니다.

수자원 및 환경 관련 기관은 이를 물 이송, 퇴적물 관리, 비상 펌핑 또는 부유식 유틸리티 라인에 사용할 수 있습니다.

국제 엔지니어링 계약업체와 정부 산하 공공기관은 저수지 프로젝트, 해안 기반 시설, 산업용수 시스템 및 임시 우회 작업에 파이프라인 부유 장치를 필요로 할 수도 있습니다.

각 적용 분야는 부하 및 환경 조건이 다릅니다. 제품 선택은 항상 실제 프로젝트 요구 사항을 기준으로 시작해야 합니다.

제품 수명 주기 가치는 단가 그 이상입니다.

낮은 변동가격은 초기 구매 예산을 줄일 수 있지만, 전체 프로젝트 비용을 자동으로 줄여주는 것은 아닙니다.

설치 인건비, 운송 공간, 교체 빈도, 검사 시간, 경로 조정, 예비 하드웨어 및 운영 중단은 모두 수명 주기 비용에 영향을 미칩니다.

내구성이 뛰어난 모듈형 부유 장치는 탈착, 검사, 보관 및 재사용이 용이할 때 추가적인 가치를 제공할 수 있습니다.

재배치 전에 정비팀은 외부 본체, 고정 지점, 내부 부력 상태 및 하드웨어를 점검해야 합니다. 손상되거나 마모된 부품은 다음 설치 전에 교체해야 합니다.

여러 프로젝트를 관리하는 계약업체의 경우, 재사용성을 통해 파이프라인 플로트를 단일 프로젝트 소모품이 아닌 장기 장비로 활용할 수 있습니다.

자주 묻는 질문

파이프라인 플로트란 무엇인가요?

파이프라인 플로트(다른 이름으로는 파이프라인 플로트) 준설 부유물 부력 모듈(또는 부력 ​​장치)은 배출 파이프가 물에 떠 있도록 배출 파이프에 부착되는 장치입니다.

파이프라인에 필요한 부동소수점 개수를 어떻게 계산하나요?

총 부력이 총 중량보다 커야 합니다. 강철/파이프 자체의 무게와 내부 물질(예: 슬러리/물)의 무게, 그리고 부속품의 무게를 모두 더하십시오. 파이프라인이 제대로 떠 있도록(일반적으로 파이프 직경의 1/4 정도가 수면 위로 나오도록) 부표는 이 총 중량보다 최소 20~30% 더 큰 부력을 제공해야 합니다.

보증 기간은 얼마나 되나요?

보증 기간은 구매자가 투자자에게 물품을 인도한 날부터 시작하여 다음 두 날짜 중 더 빠른 날짜에 종료됩니다. 즉, 구매자가 물품을 인도한 날로부터 18개월 또는 설치한 날로부터 12개월입니다.

이 부표는 해수에서 사용하기에 적합한가요?

네, 물론입니다. 폴리에틸렌(PE)은 염수 부식, 자외선 및 화학적 침식에 대한 저항력이 매우 뛰어납니다. 실제로 해양 환경에서는 녹이 슬지 않기 때문에 강철 부표보다 선호됩니다.

결론

파이프라인 부표는 파이프라인 안정성, 설치 효율성, 유지보수 계획 및 장기 프로젝트 관리에 직접적인 영향을 미칩니다. 잘 구성된 부표 시스템은 부력을 분산시켜 파이프라인의 형태를 더욱 일정하게 유지하고, 지지되지 않는 구간을 줄이며, 향후 조정 작업을 용이하게 합니다. 최근 출하 사례는 생산 품질만으로는 충분하지 않다는 것을 보여줍니다. 치수 검사, 하드웨어 관리, 제품 식별, 포장 구성 및 기술 커뮤니케이션은 모두 팀이 납품에서 현장 운영으로 원활하게 전환할 수 있도록 하는 데 중요한 역할을 합니다. 항만, 해양 엔지니어링, 매립, 수자원 관리, 건설 및 공공 시설 프로젝트에 가장 효과적인 방법은 다음과 같습니다. 파이프라인 플로트는 파이프 직경만을 고려한 것이 아니라 전체 작동 시스템을 중심으로 설계된 것입니다.
